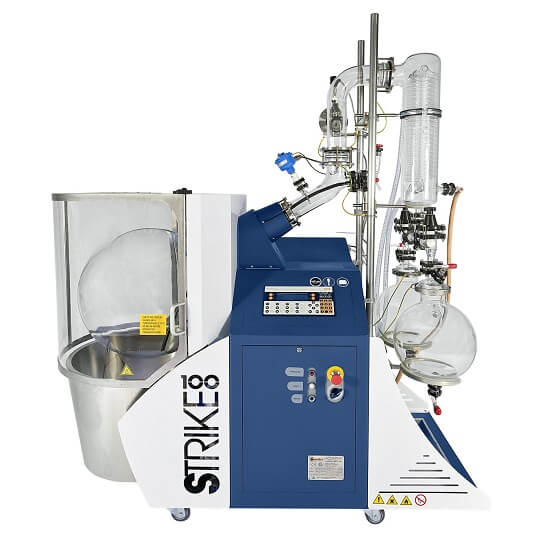

WIGGENS STRIKE 100 Endüstriyel Rotary Evaporatör


Endüstriyel Rotary Evaporatör

0

STRIKE100, endüstriyel tesisler için tasarlanmış büyük kapasiteli bir döner buharlaştırıcıdır. Agresif maddelerin arıtılmasına izin veren Borosilikat cam ve PTFE kullanarak tüm proses ihtiyaçlarını karşılar. Ünite, vakum veya atmosfer koşullarında çalışır. Termostatik banyodaki 50 veya 100 lt’lik buharlaştırma balonunun dönmesi, ürünün zorla konveksiyonu ve homojen dağılımını sağlayarak çökelmeyi önler. Ayrıca yüksek buharlaşan değişim yüzeyi sağlar. Sızdırmazlık sistemi, mükemmel vakum sızdırmazlığını ve bakım gerektirmeyen çalışmayı garanti eder.

Uygulamalar
> Distilasyon (sürekli ve süreksiz)
> Solvent geri dönüşümü
> Geri akış proses reaksiyonları
> Bileşen kurutma
> İnce kimyasal sentez
> Kristalizasyon
> Ekstraksiyonlar
> Arıtma
> Ölçek büyütme prosesleri

Tam Güvenlikli Sistem
Termostatik banyo, operatöre cam kırılmasına ve yüksek sıcaklıkta püskürtmeye karşı en üst düzeyde koruma sağlayan şeffaf bir kalkanla kaplıdır. Otomatik bir sistem ile  bir Elektrik kesintisi, kapı açılması ve aşırı ısınma meydana geldiğinde termostatik banyoyu düşürülebilir. Ayrıca, ani aşırı basıncı önlemek için cam eşya üzerine bir fren diski yerleştirilmiştir.

Vakum Sızdırmazlık Sistemi
Bu döner buharlaştırıcıların harika bir özelliği, mükemmel bir vakum sızdırmazlığı sağlayan kendinden yağlamalı malzemeden yapılmış sızdırmazlık sistemidir. Bu sızdırmazlık sistemi herhangi bir bakım gerektirmez.

Isıtma Banyosu
Isıtma banyosu, Elektrik kesintisi veya kapıların açılması durumunda sıvının aşırı ısınmasını önlemek için otomatik olarak aşağı inen bir hidrolik sistem aracılığıyla kaldırılır ve işlem hemen durur. Elektrikli ısıtıcı, en kötü koşullarda bile ürünün sürekli buharlaşmasını sağlamak için 8Kw’ye yükseltilmiştir.

Ekran
Prosesin çalışma koşulları ayarlanabilir ve görüntülenebilir: herhangi bir değer hatası veya anormal sıcaklık, elektrik Gücünü bloke eder. STRIKE100 ATEX versiyonu için bir “LCD ekran yansıma önleyici kaplama cam panel” dir. STRIKE100 sürümü için grafik renkli bir 7 “dokunmatik ekrandır.

Elektronik Kontrolör
Strike100 e STRIKE100ATEX, bir PLC (Programlanabilir Mantık Denetleyicisi) tarafından tamamen kontrol edilir, bu da parametreleri kontrol etmenin yanı sıra bunları doğrudan tuşlar aracılığıyla ayarlamaya izin verir. Müşteri, veri toplama ve yönetimi için özel bir yazılım aracılığıyla tüm işlem parametrelerini seri iletişim yoluyla harici bir PC’den alabilir. Cihaz seri iletişim yoluyla harici bir bilgisayardan uzaktan kontrol edebilir. Müşteri, müşterinin zaman içinde özelleştirebileceği 20 adede kadar yöntemi veya  çalışmasını kaydedebilir ve geri çağırabilir (ATEX SÜRÜMÜNDE DEĞİL). Ayrıca cihaz, buharların sıcaklığını okuyarak buharlaştırma / damıtma veya çözücülerin ayrılması sürecini otomatik olarak bitirmenize izin veren kontrol algoritmalarına sahiptir.

Aşağıdakilerin parametrelerin ölçümü, görsel görüntüsü ve kaydı yapılabilmektedir:
> Banyo ön ayarı ve gerçek sıcaklık
> Buhar ön ayarı ve gerçek sıcaklık
> Ön ayarlı ve gerçek dönüş hızı
> Önceden ayarlanmış ve gerçek vakum okuma ve ayarlama

Termik Banyo;
Çalışma Aralığı ℃: [0; 150]
Doğruluk ℃: +/- 2
Çözünürlük ℃: 0.1
Ayar noktası: VAR (1 ℃ adım)
Kontrol türü: PID
Ödeme sırasında maksimum salınım ℃: +/- 3
Güç direnci KW: 8
Isıtıcı Güç yoğunluğu: 3W / cm2
Aşırı sıcaklık koruması: EVET
Sıcaklık sensörü: Üç telli PT100
Seviye sensörü: EVET
Dolum Seviyesi: Evet -Manuel
Buhar Sıcaklığı;
Çalışma Aralığı ℃: [0; 150]
Doğruluk ℃: +/- 2
Çözünürlük ℃: 0.1
Sıcaklık sensörü: Üç telli PT100
Rotasyon;
Çalışma Aralığı Devir Sayısı: [5; 100]
Doğruluk Devri: +/- 2
Dönüş hızı okuma: EVET
Çözünürlük Rpm: 1
Motor 0,18KW, 380Vac: EVET
Vakum Kontrolü;
Çalışma Aralığı (mbar): [0; 1000]
Doğruluk (mbar) ±: 5 mbar
Çözünürlük (mbar): 1
Mutlak vakum okuma: EVET
Görüntüleme: Dijital
Vakum regülasyonu: EVET
Kaldırma;
Kaldırma kontrolü AÇIK / KAPALI: EVET
Hidrolik kaldırma: EVET
Ara Yüz;
PLC kontrollü: EVET
Veri aktarım arayüzü: EVET
Uzaktan kumanda arayüzü:  EVET
Alarmlar;
Termal banyo aşırı ısınması: EVET
Banyo sıcaklığı ayar noktasını aşıyor: EVET
Yumuşak başlangıç ​​dönüşü: EVET
Dönme hızı izleme: EVET
Güvenlik durumu (rotasyon, kaldırma, ısıtma = kapalı): EVET
Buharlaşma şişesi koruma açıklığı: EVET
Genel;
100Lt buharlaştırma kabı: EVET
50Lt buharlaştırma kabı: EVET
20L buharlaştırma şişesi: EVET
20Lt toplama şişesi: 2
Soğutucu değişim yüzeyi (mq): 0.6 / 1.4 / özel
Aşırı Basınç Koruması: EVET
Patlama diski ile koruma: EVET
Hızlı kapanma: EVET
ATEX sertifikası: EVET
Boyutlar (GxDxY mm): 1830x890x2110
Operasyon;
Buhar döngüsü maksimum sıcaklık: EVET
Buhar döngüsü minimum sıcaklık: EVET
Buhar döngüsü sıcaklık aralığı: EVET
Bellekte alındı ​​/ yöntemler: EVET
Tarifleri özelleştirme: EVET
Bilgisayarda veri toplama: EVET
Uzaktan kumanda: EVET
Alarm durumunda banyoyu düşürmek: EVET
